作为解决环境污染和能源供应问题的王牌，全世界汽车行业正在加速向以电动汽车为代表的新能源汽车转变。

因此需要开发和制作以往汽油车和柴油车没有的新装置和零件，这些装置和零件测量的重要性也日益突出。

在这一背景下，下面将对约5500款三丰的精密测量设备中，可以为新能源汽车的产品制造提供部分的技术和解决方案进行介绍。

电池 （Battary）

氢氧燃料电池隔离板

氢能源电池隔板是燃料电池的核心部件之一，主要作用是分隔燃料和氧化剂，它能够阻止气体透过，还能够收集和传导电流。隔板表面有流道，设计与加工的流道形状会影响电极反映层的电极反应效率。

推荐机型 影像测量机QV HYBRID TYPE4机型

实现仅用一台设备，即可同时完成影像测量和高速扫描测量。

标配非接触式传感器色差点传感器，支持测量陡峭的表面和薄透明物体。

自动光调节功能，可在测量过程中降低被测物体反射率变化的影响。

动力电池组单体

是电动汽车主动力电池主要部件，多个单体组成电池组，多电池组串联组成动力电池部件。为了保证安装成电池组的统一性，需要对单片电池组进行尺寸测量。

推荐机型：影像测量机Quick Image系列(电动型)

标配百万像素的彩色相机，即使在低倍率下也能实现良好的重复性。

测量结果可在画像中直接显示，还可根据需求进行不同的布局设置。

除了上下照明外，还配置了4象限环形照明方式，可获取更鲜明的影像。

锂离子电池隔膜

在锂电池的结构中，隔膜是关键的内层组件之一，其性能决定了电池的界面结构、内阻等，直接影响电池的容量、循环以及安全性能等特性。锂离子电池隔膜为了保证厚度均匀性、穿刺强度、拉伸强度等，其厚度越小越好。

推荐机型

高精度数显测高仪机器型号

Litematic VL-50-B系列测量软件

测力0.01N，适用于易变形工件和高精度零部件进行测量。

分辨力0.01μm，精度误差小于0.5μm。

测量工作台为陶瓷材质，不易腐蚀，容易保养维护。

功率控制单元（PCU）

 IGBT的检测

IGBT（Insulated Gate Bipolar Transistor）作为变频器核心的功率晶体管，主流的IGBT是半导体零件的集合体。

PCU盖板的测量

对于用铸铝制造的PCU盖板，CNC三坐标测量机可对复杂的立体形状进行接触式自动测量。

电机（Motor）

永磁式电动机定子单片

是电动汽车的主要部件。多个单片叠加组成了电动机定子。电动机定子主要是用于缠绕铜线，内轮廓度会影响线圈的缠绕。

推荐机型：影像测量机QV Apex Pro / QV Active

采用固定桥式Y形工作台的移动式结构，实现高精度测量，测量误差小于1.5μm。

本体的分辨率为0.1μm的光栅尺为自主研发，精度稳定性良好。

物镜镜头数值孔径NA大、亮度高、分辨力清晰、工作距离长。

 电机铁芯的测量

对于电机铁芯的检测，可以使用配有触发式测头的影像测量机。

搭载可接触式测头的影像测量机可以高效地测量层叠前冲压单品和层叠品。

薄且平的层压前单品可以使用影像测量模式；层压后的扭曲和偏移等三维的评估可以使用接触式测头模式。影像测量和接触测量，双模式一机化，更为高效。

此外，转子外径、定子内径的圆柱度测量可使用圆度测量仪进行测量。

线圈的检测

对于电机中线圈的检测，可以选用高速、高分辨率的激光测径仪。

三丰品质激光测径仪，对电机铁芯中使用的绕组外径可进行非接触式的高效检测。

充电器、充电口 （Charging）

充电器、充电口的测量

车载中电器由盖板、连接器、外壳、继电器等各种零件构成。这些部件的检测可以选择三坐标测量机、影像测量机、形状测量机等多种三丰测量仪器。

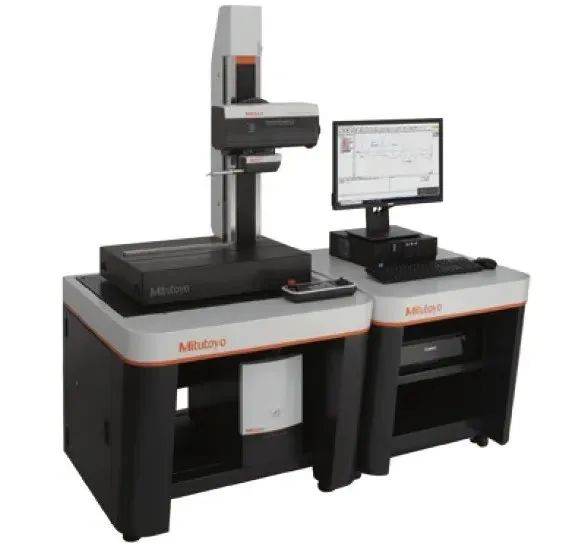

对于快速充电器，要提高插孔部金属端子的导电效率，需要对其进行粗糙度评价。采用三丰表面粗糙度测量机可实现高效的测量。

 线束的测量

测量压接线束的压接高度时，三丰公司可以提供专用的千分尺——压接千分尺。

压接千分尺一次定位，快速读数（数显），专用于线束类部品的测量。

压接千分尺一次定位，快速读数（数显），专用于线束类部品的测量。

电动压缩机

动盘

电动汽车空调压缩机主要部件与压缩机静盘相配合，通过旋转偏心轴，动盘在静盘内部进行偏心运动以压缩空气，从而产出冷气供给车内。由于涡盘的形状会影响到压缩空气的质量，要重点检测轮廓形状误差。

推荐机型

三坐标测量机机器STRATO-Apex系列/LEGEX系列

高刚性桥梁结构设计以确保导轨的垂直度和良好的防震性能，满足设备高速测量时的稳定性，从而保证设备的高精度测量。

各轴都安装超高精度水晶玻璃光栅尺，结合分辨力为0.02μm的反射线性编码器，测量误差小于1.0μm。

各轴均配备温度补偿传感器，当机器工作环境温度在19℃至21℃之间变化时，坐标机可以实时监控温度变化，进行实时温度补正。

力丰集团在深圳和上海还设有三丰Mitutoyo官方授权的三丰测量中心，提供测量、咨询和培训等服务，欢迎预约。
