隐形眼镜镜片面形的不同,具有不同的功效。环焦面镜片表面分成多个环带,每个环带有不同的曲率半径,适用于散光程度不同的近视患者,这样的镜片需求近年来不断增加。


环焦面镜片是通过模压成型技术对镜片进行大批量生产,快速而精确地测量和分析环焦面镜片上每个区域的面形,对镜片的质量控制具有关键性的作用。


泰勒·霍普森的LUPHOScan光学表面形貌测量系统,只需简单四步,即可对环焦面隐形眼镜模仁的所有表面区域进行快速、高精度的三维非接触检测。



1. 样件分析

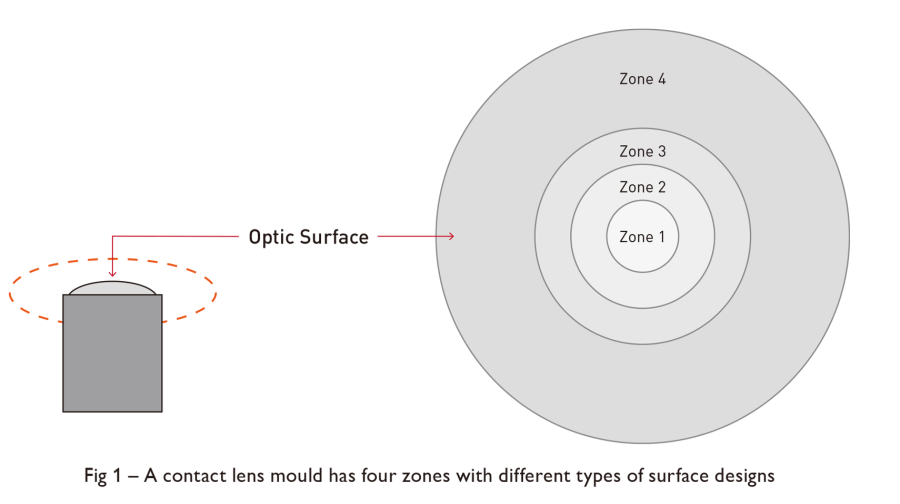

这是一个环焦面隐形眼镜模仁, 按照面形设计的不同, 分为4个区域。

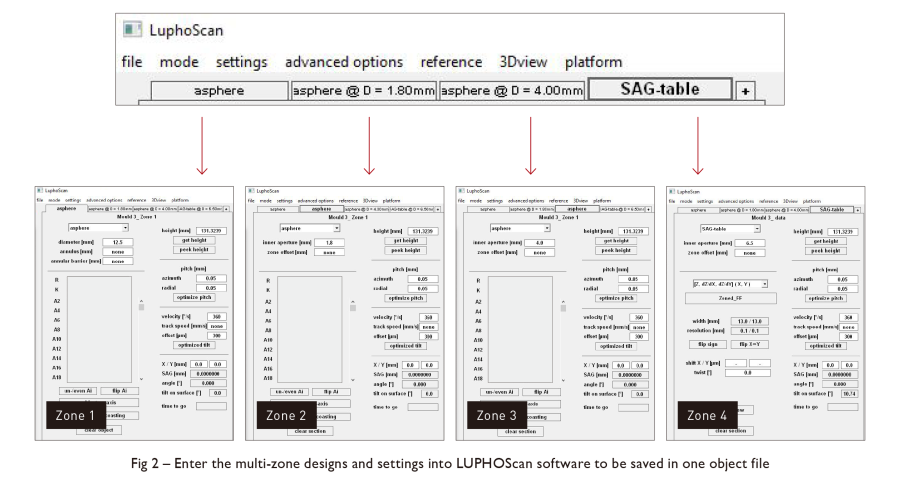

2. 输入面形设计


在LUPHOScan软件中输入每个区域的设计方程和测量设置,保存在同一个文件中。

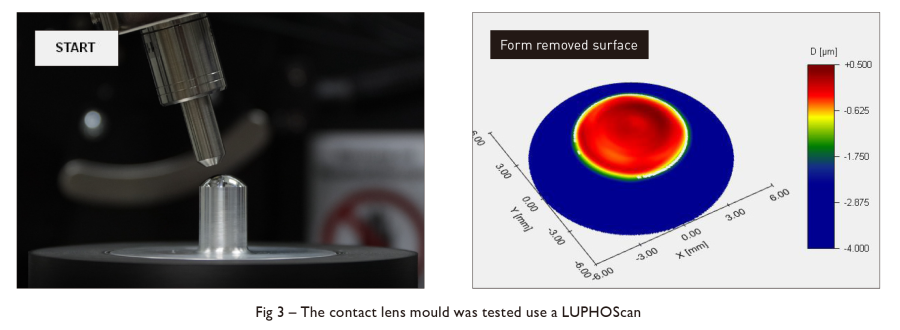

3. 测量


LUPHOScan在一个测量过程中完成所有区域的测量。

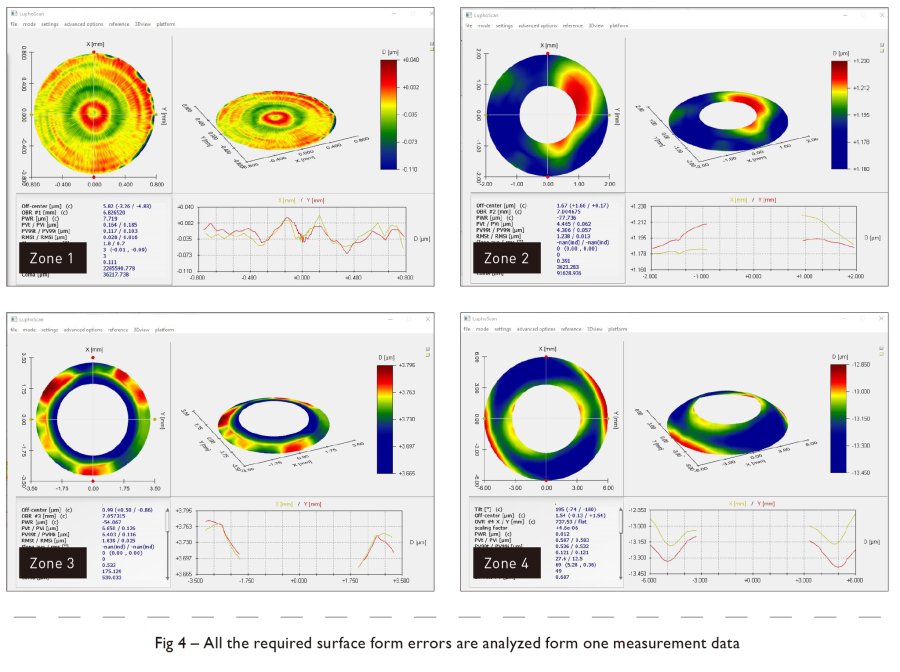

4. 分析


输入区域编号,点击”Evaluate”, 即可对所选区域的测量数据进行分析,得到这一区域的面形误差。

analyse-2.png精密而复杂的光学元件需要先进的检测技术。泰勒·霍普森的LUPHOScan非接触式三维光学面形测量系统,可以快速、大批量、高精度检测和分析由球面、非球面和自由曲面等不同区域组成的多区域透镜, 帮助精密光学元件制造商提高生产效率、提升产品质量。
