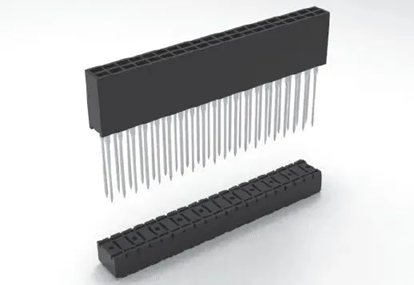

接插件(Connector),也叫连接器,是用于实现电气连接的一种配件产品。主要通过改变其接触对的接触状态,来实现接插件连接电路之间传输电流或信号的目的,发挥其连接线路的作用。

随着电子产品的普及,接插件的应用遍布我们的生活中,最常见的应用可能就是电源连接器、USB连接器、网线连接器等。

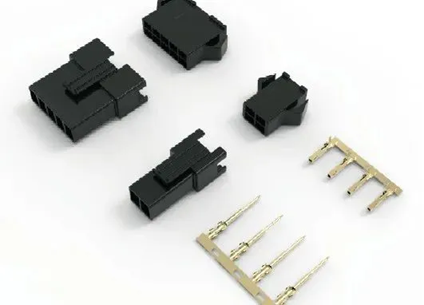

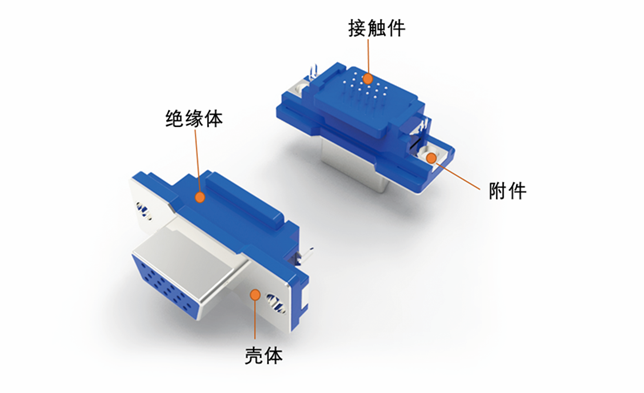

接插件的构成

接插件一般由接触件、壳体、绝缘体、附件组成。


接触件

接插件完成电连接的核心零件,一般由阳性接触件和阴性接触件组成接触对,通过阴阳接触件的插合完成电连接。

壳体

是连接器的外罩,也称为外壳,为内装的绝缘安装板和插针提供机械保护。

绝缘体

主要作用是使接触件按所需位置和间距排列,并保证接触件之间和接触件与外壳之间的绝缘性能。

附件

附件分结构附件和安装附件,结构附件有卡圈、定位键、定位销、导向销、联接环等。安装附件有螺钉、螺母、螺杆、弹簧圈等。



接插件的测量方案

随着电子产品的普及,接插件的需求越来越大,接插件的尺寸评价是直接影响产品质量的因素之一。

下列是接插件部品相关的解决方案,供参考。


端子(冲压件)


作用或特征

端子是接插件的核心部件,其作用主要是导电或传递电信号。端子整体产品较小,薄壁容易变形。

评价项目

角度、2D尺寸、共面度等

推荐机型

CNC影像测量机QV Apex PRO 或 测量显微镜MF-J 或 投影仪PJ-H


测量图示

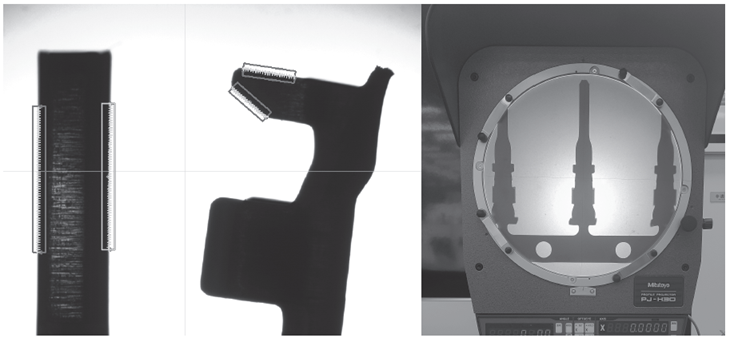

通过投影仪检测外形尺寸,如距离、角度等:


通过测量显微镜检测折弯处距离底部的高度:

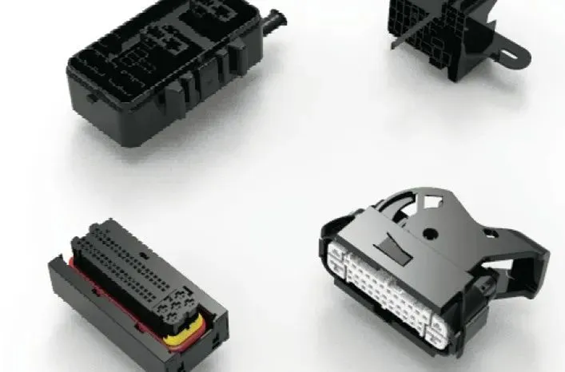

塑料外壳


作用或特征

连接器的外罩,为内装的绝缘安装板和插针提供机械保护。提供插头和插座插合时的对准,进而将连接器固定到设备上。

评价项目

2D尺寸、3D尺寸、线轮廓度

推荐机型

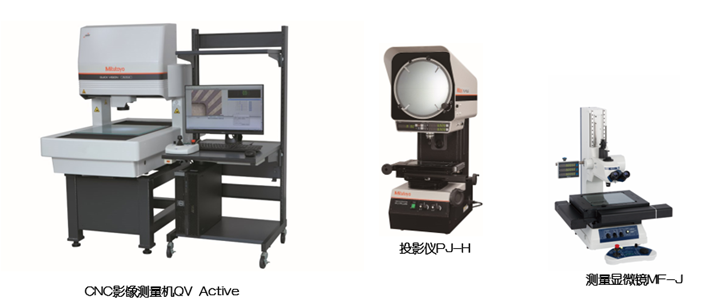

CNC影像测量机QV-Active 或 测量显微镜MF-J 或 投影仪PJ-H


测量图示

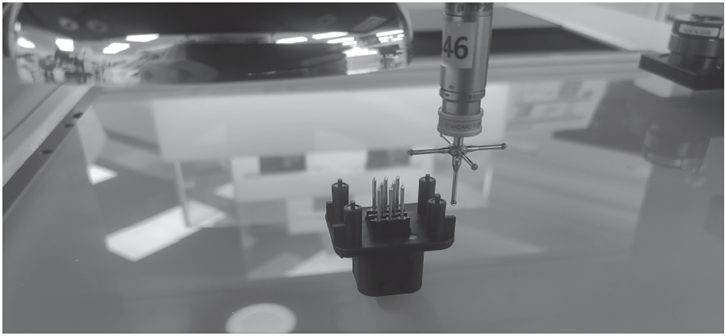

3D尺寸(测量距离、圆柱度等)的测量:

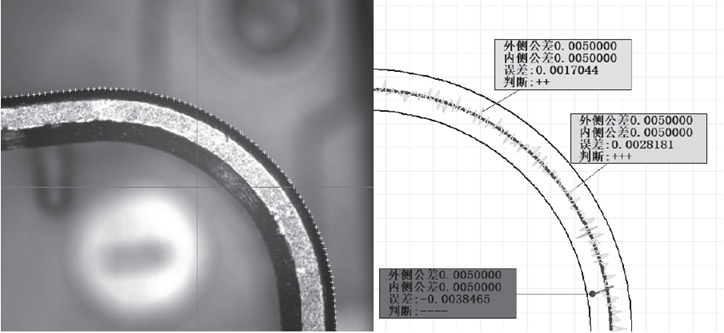

线轮廓度的测量:




针脚


作用或特征

保证针脚间距合格至关重要,若不合格将无法实现连接器的功能。

评价项目

针脚间距、宽度、高度、平面度等。

推荐机型

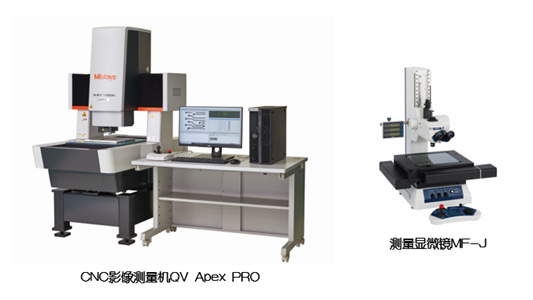

CNC影像测量机QV Apex PRO 或 测量显微镜MF-J


测量图示

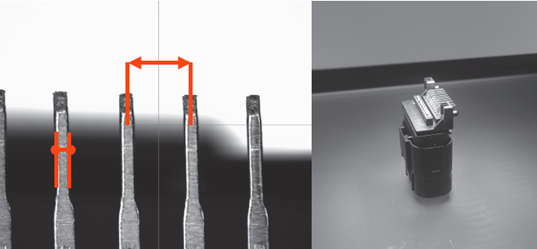

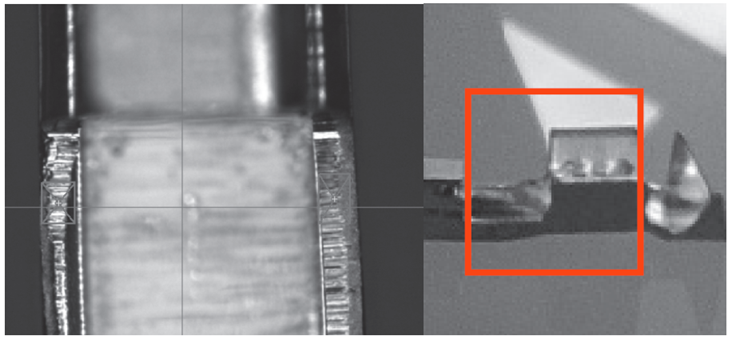

间距和宽度:

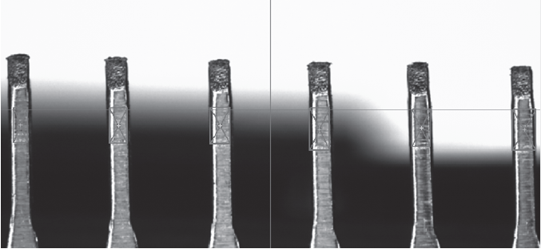

高度和平面度:

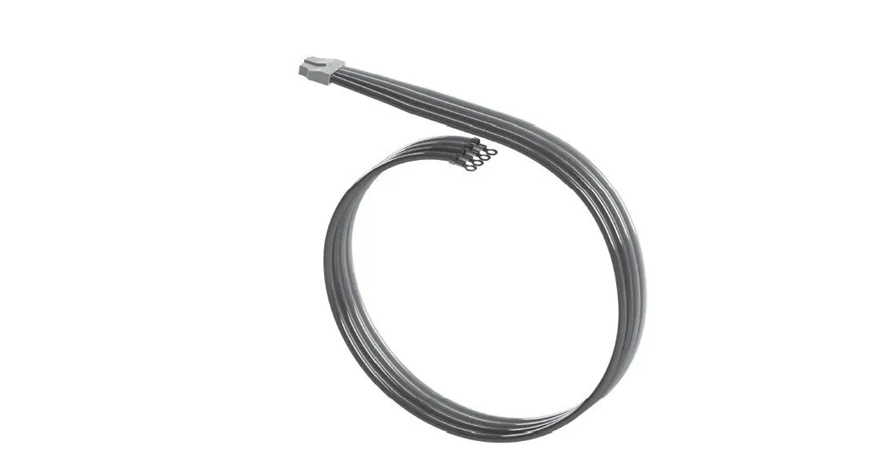

线束


作用或特征

线束宽度、压接高度

推荐机型

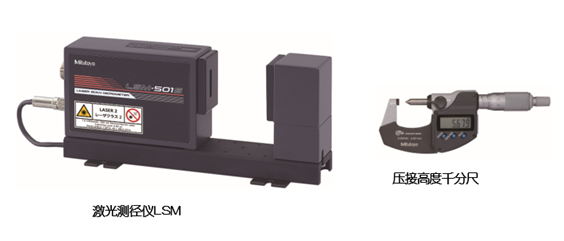

激光测径仪LSM、压接高度千分尺CHM系列


测量图示

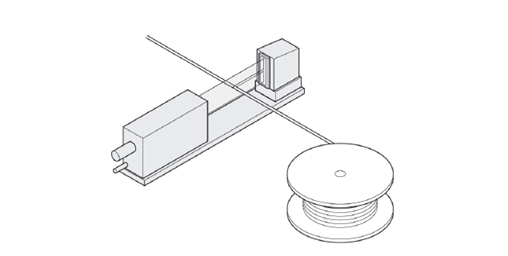

激光测径仪测量线束宽度:

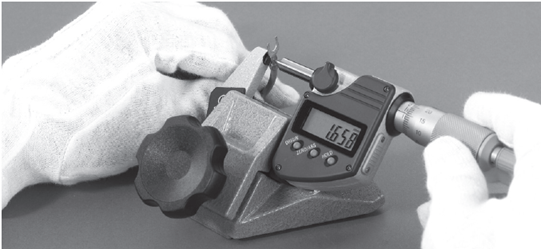

压接高度的测量:

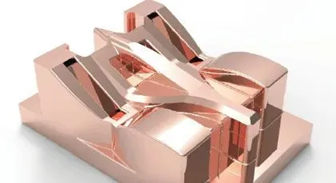

电极和模具


作用或特征

电极又称为铜公,相当于在铣加工过程中的一把成型刀,加工好的形状和刀具的形状相反。模具是连接器生产过程中必不可少的工艺设备。

评价项目

2D尺寸、3D尺寸

推荐机型

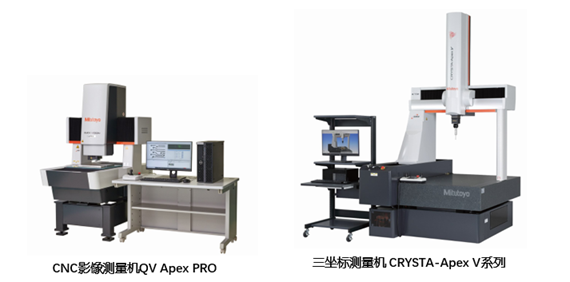

CNC影像测量机QV Apex PRO或CNC三坐标测量机 CRYSTA-Apex V系列


测量图示

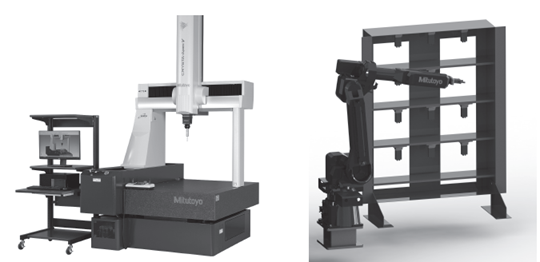

通过三坐标测量机与机器人和物料柜组合使用,可构筑电机检测的自动化系统,提高作业效率。
