立式中心加工机GENOS系列

传承OKUMA技术的优良血统,并带你到全球竞争的最前线。呈现给你的是与时俱进的高品位全球化机器”GENOS”。

保证超乎预期的高品质、高刚性、高生产性和操控性便捷的加工OKUMA长期致力於世界各加工厂的期待并面临这一个挑战进而造就了高品质全球化机器”GENOS”。OKUMA的技术基因用在尖端制造上使高品质、低成本的追求得以兼备。

高刚性龙门式结构

基本结构

利用3D-CAD和FEM有限元素分析所开发的高刚性机器结构。

小量外伸设计,可进行更佳且高效率的加工。

标准主轴 8000 min-1规格

主轴转速:8,000 min-1

主轴马力:11/7.5 kW(10分/连续)

主轴扭力:198Nm

主轴孔: 7/24 锥度No.40

广域主轴12,000/15,000 min-1规格

主轴转速:12,000/15,000 min-1

主轴马力:22/18.5 kVV(10分/连续)

主轴扭力:199 Nm

主轴孔:7124 锥度No.40

无偏心中心式驱动

三角肋骨"X"结构铸件

加工能力

主轴轴承部位的散热处理

给主轴轴承进行油气式润滑通过左右同等配置的4处喷嘴进行加油,使轴承周围温度保持均匀。

热稳定性优异结构(TFC)

环境热变位补正TAS-C：

在室温环境温度变化的情况下，自动地使机器保持在最佳且稳定的状态下，可达到最理想的加工精度。

主轴热变位补正TAS-S：

在主轴转速开始/停止和变化当中，也可以精准地热变位补正·

对切削液和切屑的隔热处理

在热量传给机械之前将带有因加工产生热量的切迅速排出。

切削时间

Hi-Cut Pro 功能(标准)

在零件加工时,对转角、圆弧等加工形状进行相对应的进给速度控制,以求保证加工形状的高精度并可缩短加工时间。

Hi-G 控制(标准)

在定位过程中，本功能根据BL马达的转速一扭力特性,来控制加/减速度和振动。

先进卓越的环保规格

Thermo-Friendly Concept的环境经济效益，在一般发生温度变化的环境中,实现不逊于恒温室下的加工精度在操作者舒适情况下,不需要为确保精度而使用空调。

节能功能

节电功能：

自动运转结束后，在设定时间后切断机器电源。

节能运转功能：

电源自动断电

切屑输送带(特殊)、油雾回收机(特殊)有互锁功能

节能技术

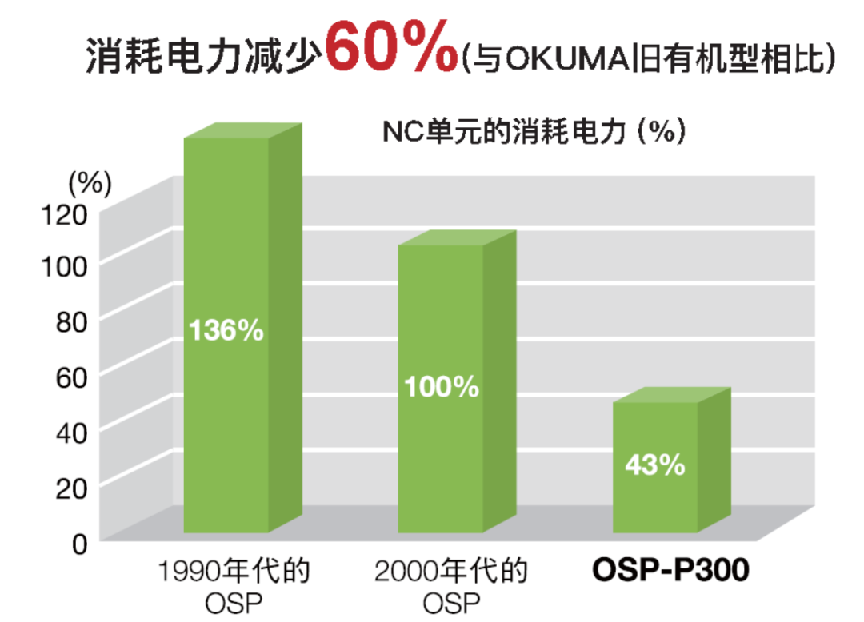

NC单元的节能：

高性能CPU的面板一体式电脑

节能设计

采用液晶显示设备

驱动单元的节能：

采用低损耗功率晶体

采用电源再生系统

客户所期待便捷的机械操作

舒适的操作环境

机台需求空间8m2/10m2/13m2

左右两侧无需维护。

电源线，空气源，切屑处理等的维修集中于机器后面。

优异的操控性

容易更换工件的工作台高度和操作上的贴近性

宽敞的拉门宽度:850mm(1,323 mm/1,510 mm)

离工作台的距离:210 mm(215 mm/235 mm)

工作台高度:800 mm (800 mm/850 mm)

GENOS M460-VE-e

工作台尺寸

加工范围  单位：mm
