日本株式会社冈本工作机械制作所(OKAMOTO)是世界上最大的一家综合磨床生产商和世界上唯一一家可以提供磨削整体解决方案的磨床制造商,主要生产并制造各类磨床(平面磨、内圆磨、外圆磨等)、半导体制造相关设备以及特殊定制类设备,产品主要针对固态磨削和游离态磨削两方面。


今天给大家介绍一下OKAMOTO的超精密自动曲线磨床UPZ系列产品。这个系列的磨床由Okamoto日本工厂制作,代表了冈本工作机械制作所的最高级别工艺。


UPZ系列产品技术特点:


CNC超精密成形磨床

UPZ-Li系列



通过工作台左右线性马达驱动实现

高功能、高刚性、高速反转的成形磨削


系列产品

UPZ315 Li  卡盘尺寸300×150mm

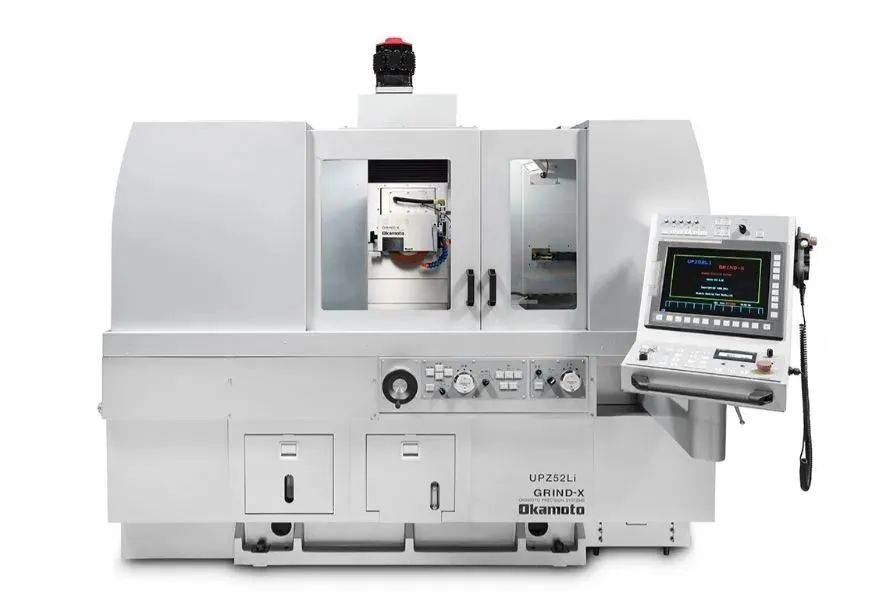

UPZ52 Li  卡盘尺寸500×200mm

UPZ63 Li  卡盘尺寸600×300mm


・通过采用表左右线性马达驱动,实现“高速反转后的精细成形磨削”。

・搭载最适合标准多品种少量加工的多方位磨削。

・实现了正确的定位,通过选择性地搭载CCD相机、触摸探针等机械测量装置,实现了高精度的成型磨削加工和自动化。

·通过无突出T型一体结构框架的设计、热位移少的柱结构、3轴闭环控制方式实现更高的追随性。

・适用于砂轮成形磨削、多定位磨削、电容磨削、云端磨削、移位计划磨削软件。搭载了图画文字的图形软件。

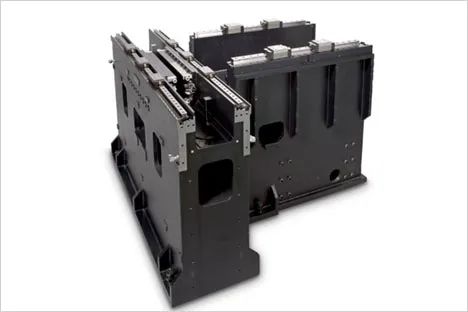

T型一体构造框架

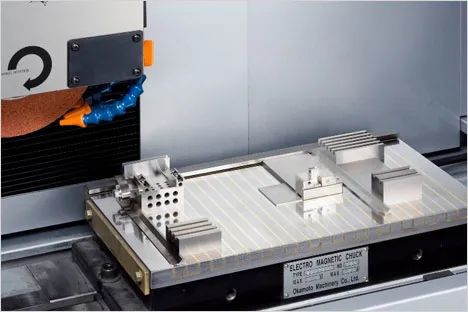

多位置磨削


CNC超精密成形磨床

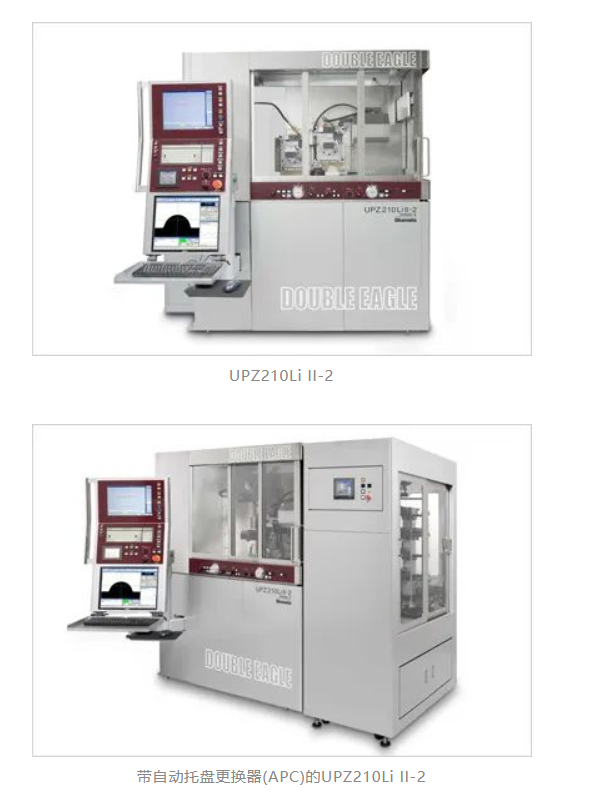

UPZ210Li II-2



搭载2个主轴,无需更换砂轮,从粗加工到精加工,对应最终微细成形的成形磨床

・支持利用倾斜头功能的两侧加工。粗石头和精加工用石头分开使用,可以做出更清晰的R角。

・也可支持APC自动托盘更换器。通过标准搭载的CCD相机的图像处理中从基准位置每次识别加工开始位置的方式,可以取消调色板交换时的误差。

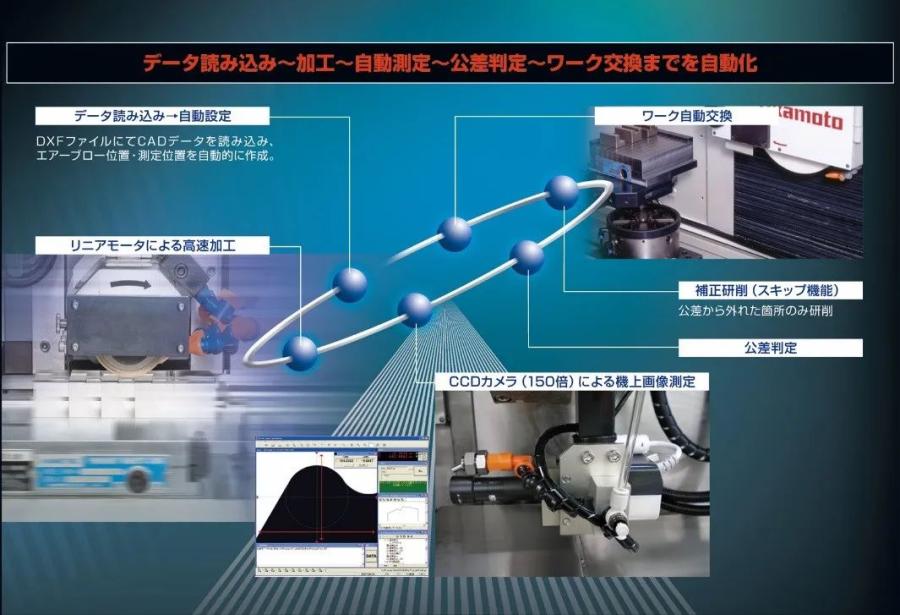

・CAD数据读取⇒精细加工⇒通过CCD相机的自动测量⇒公差磨削⇒通过工件自动更换的一系列动作使微细成形磨削数值化、自动化。

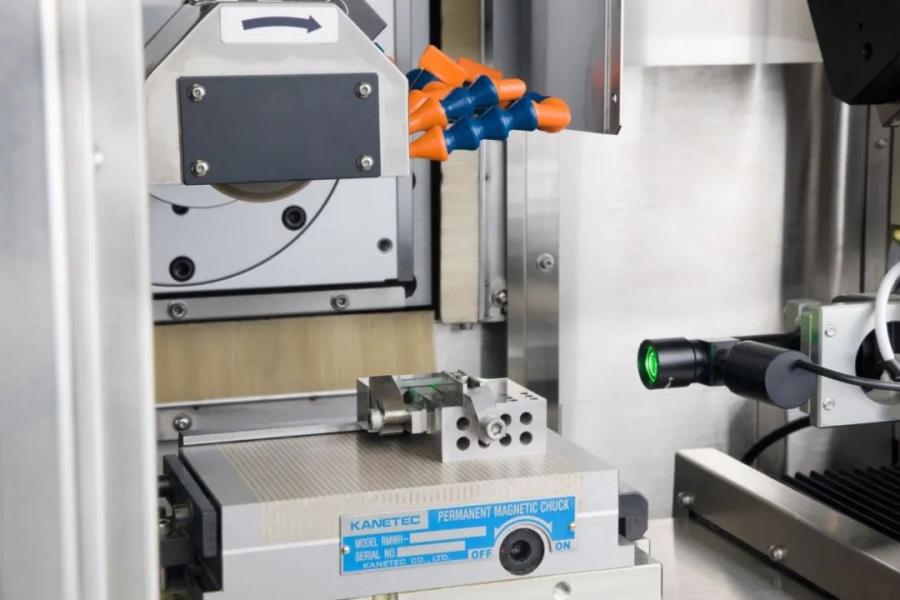

CCD反射照相机


数据读取⇒加工⇒自动测量⇒交叉判定⇒更换工件


线性马达驱动高速反转


CNC超精密成形磨床

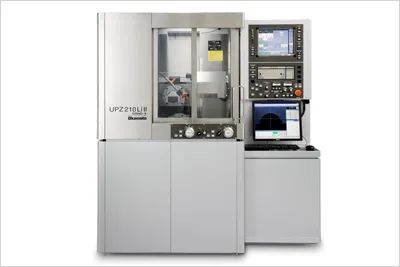

UPZ210Li II




采用3轴线性马达驱动,提高了追随性的微细成形磨床

・面向模具部件的微细成形磨削加工领域,开发出超精密微剖面磨床UPZ210 LiⅡ。本机作为在连接器等微细成形模具加工领域获得好评的UPZ210Li的高端机型开发,进一步提高了能力和操作性。

・本机不仅左右驱动,包括上下、前后3轴均采用线性马达驱动,进一步提高了各轴的追随性和可靠性。另外,在前一个工程中使用的机床的CAD数据可以被取入,以简化数据输入。

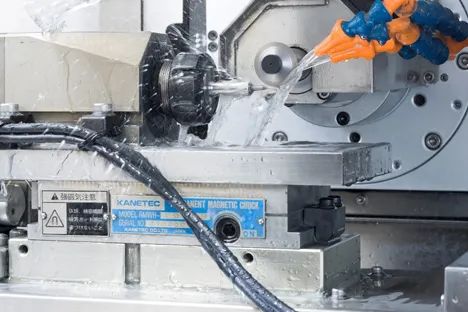

・可选择支持索引装置,还支持圆形冲头等超精细磨削加工。

・只需选择加工开始位置和完成位置即可制作G代码程序。无需使用轮廓磨床等点示教的轨迹程序。

・以缩短加工时间并减少故障率为目标而开发的软件。

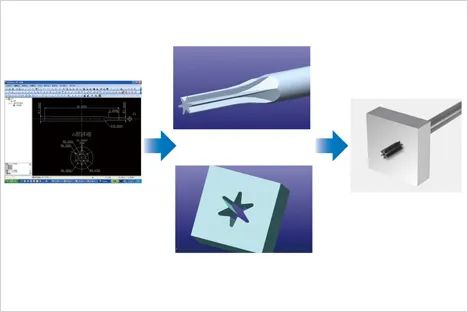

通过共享线放电加工机的芯片加工CAD数据

用UPZ210 LiⅡ进行冲孔加工的案例
