融合了“机、电、情、知”的机床设计

实现兼备高加工精度、加工能力

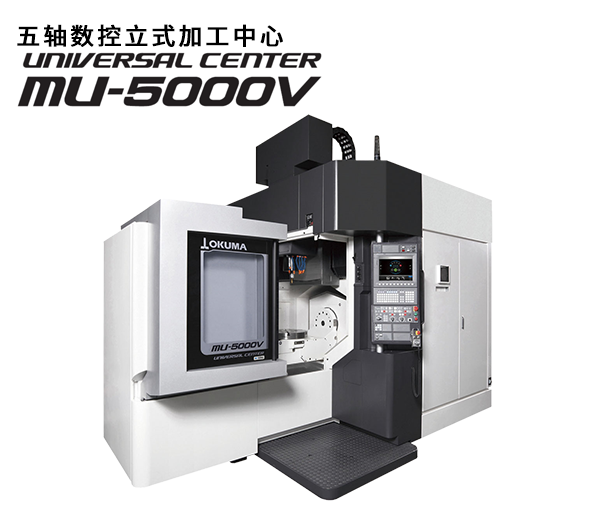

具有良好的操作性的五轴加工机

人与机床完美结合的新形式

造出舒适可持续的作业空间

在可信赖的基础上进行革新

长时间保持高精度五轴加工

最大限度的发挥机床的加工精度

5-Axis Auto Tuning System（特殊规格）

任何人均可快速且轻松地完成机床几何误差的调整

五轴加工的精度可通过不足1-分钟的测量，最大限度的发挥出来。

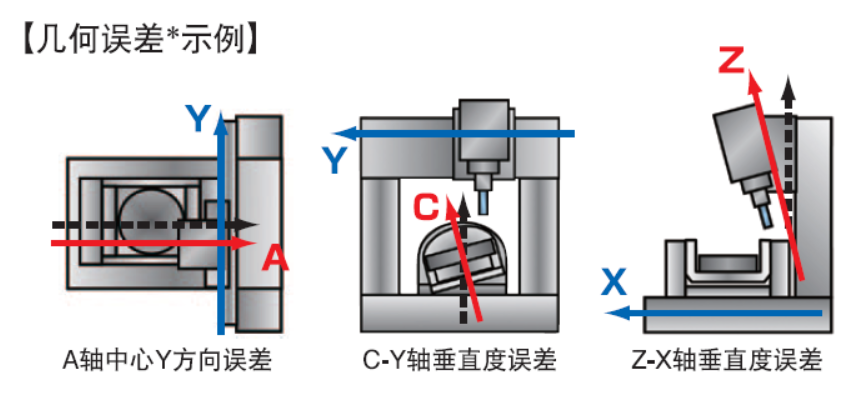

*对旋转轴的偏心、倾斜等及其他8种，共计11种几何误差实施调整

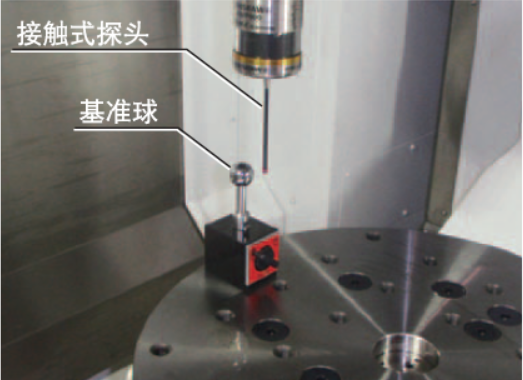

仅使用接触式测头和基准球便能完成调整

仅使用接触式测头和基准球便能完成调整

将环境温度变化及主轴发热等引起的精度变化控制到最小限度

擅长切削的五轴加工机

突破五轴加工机的极限
以令人惊叹的加工能力完成高效率加工

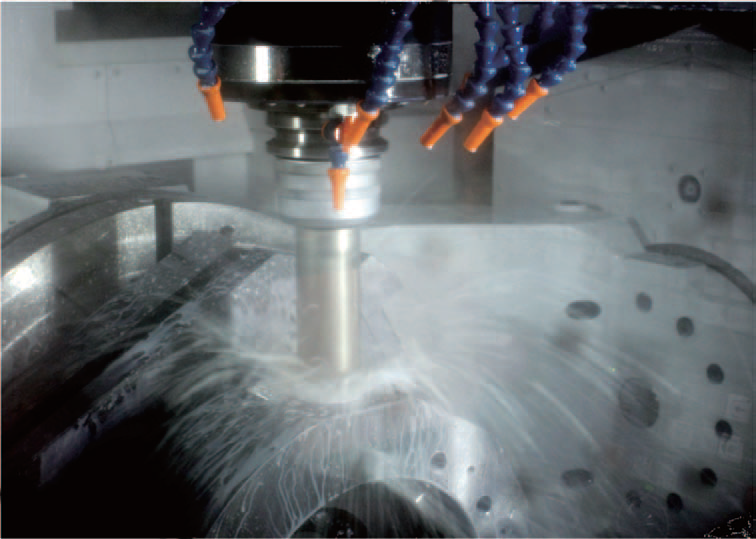

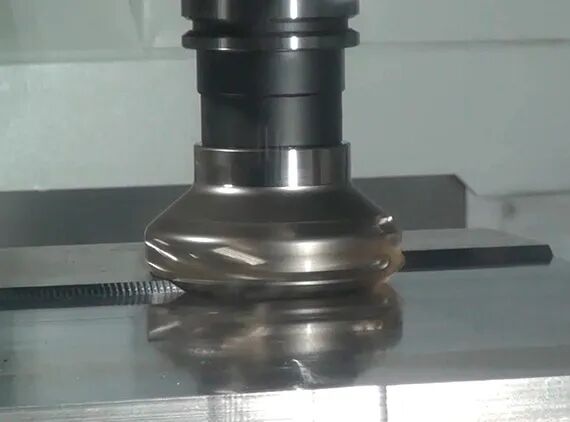

面铣加工能力：504cm3/min（S45C）

ø80面铣刀 8刃（涂层）

主轴转速：895min-1

切削速度：225m/min

进给速度：2,250mm/min

切削宽度×切深：56×4mm

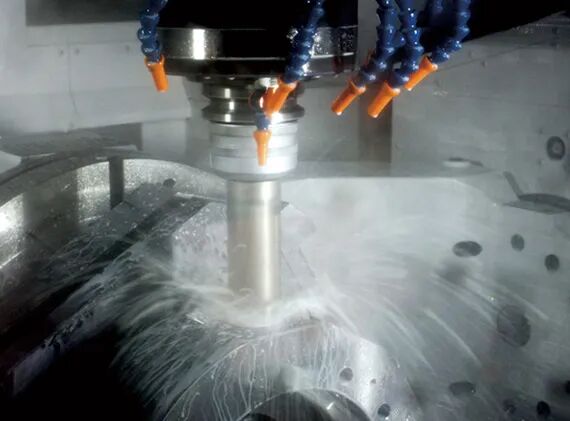

立铣加工能力：672cm3/min（S45C）

ø20粗加工立铣刀 7刃（硬质合金）

主轴转速：4,000min-1

切削速度：251m/min

进给速度：4,800mm/min［2,800mm/min］

切削宽度×切深：7×20mm［12×20mm］

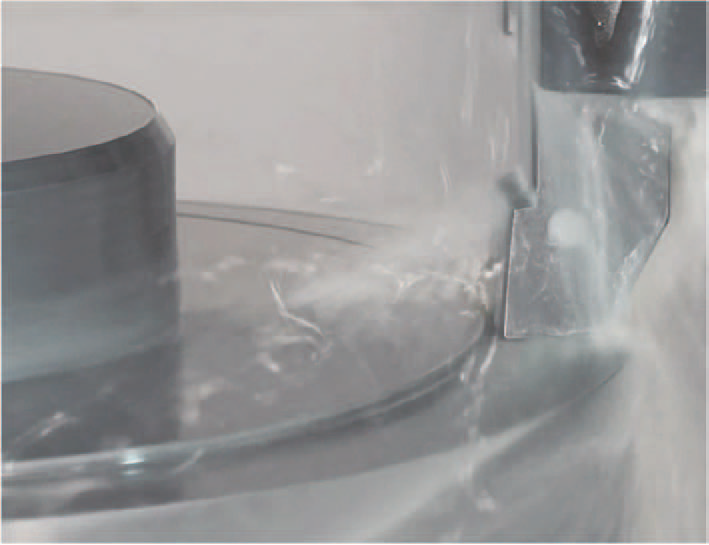

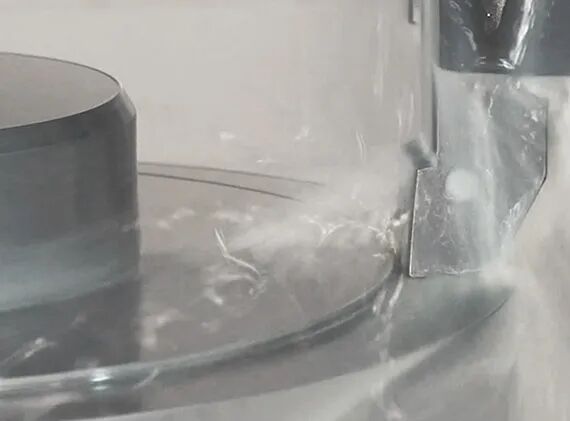

车削加工能力：3mm2（S45C）

加工直径：ø164mm［ø250mm］

切削速度：130m/min

工作台转速:252min-1

进给速度：0.6mm/rev

切深：5mm

※登载的数据为实绩值，由于规格、刀具、加工条件等的不同，所得数据可能与登载的数据不同。

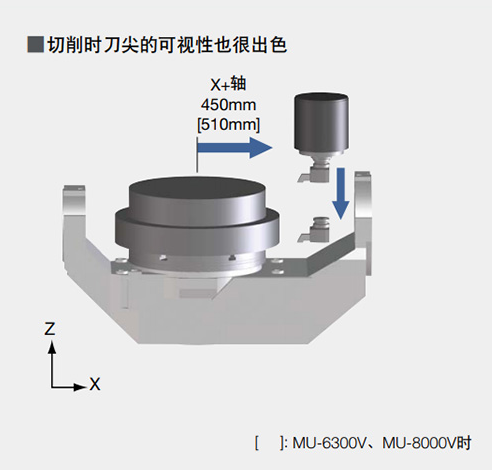

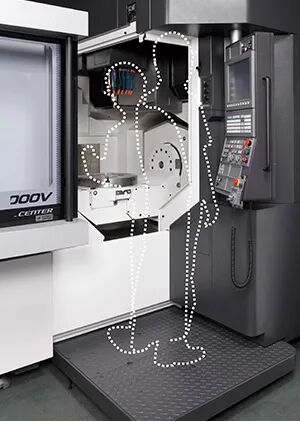

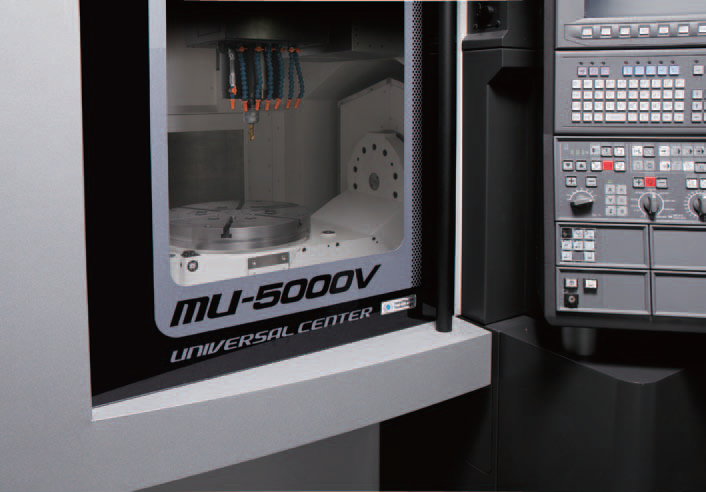

良好的能见性和可操作性

到达加工区域非常方便

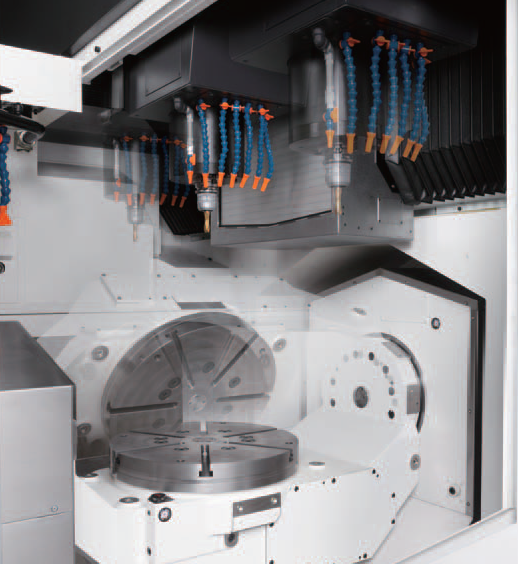

确保宽大的加工范围，
在耳轴处于分度状态下换刀

工作台呈各种角度倾斜状态下，刀具也可到达工件端，可进行广范围的5轴加工。由于可在耳轴处于分度状态下进行换刀，因此可实现循环时间的削减及加工精度的提高。

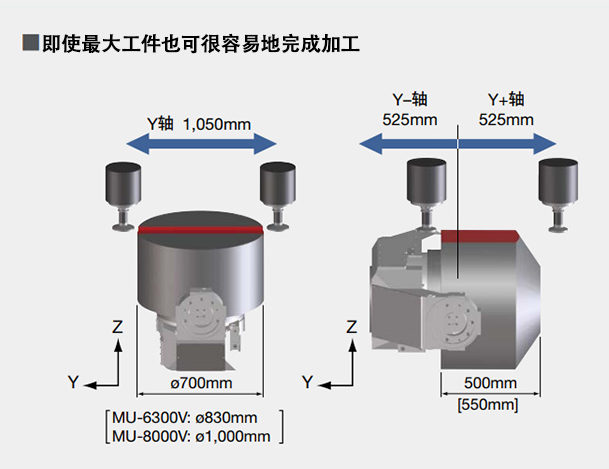

X轴行程：800mm

Y轴行程：1050mm

Z轴行程：600mm

A轴行程：+90~-120度

C轴行程：360度

最大回转直径：ø700mm

最大承载高度：H500mm

最大承载重量：500kg

实现工序集约甚至自动化

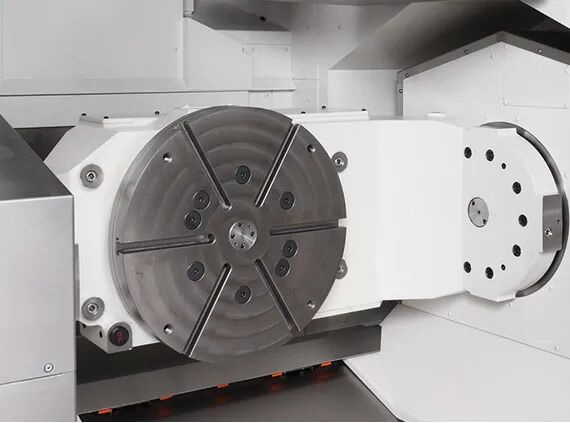

车削主轴

工作台（车削主轴）转速：1000min-1

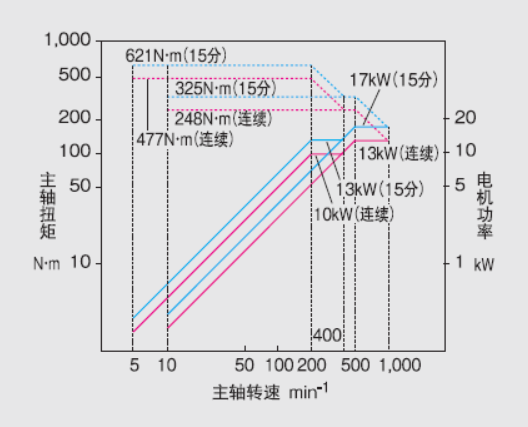

车削主轴最大功率：17/13kW（15分/连续）

车削主轴最大扭矩：621/477N.m（15分/连续）

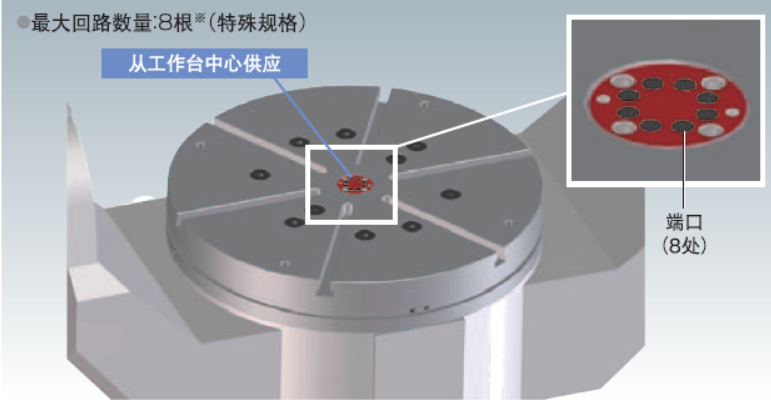

充分支持油压夹具活动的足够的回路数量

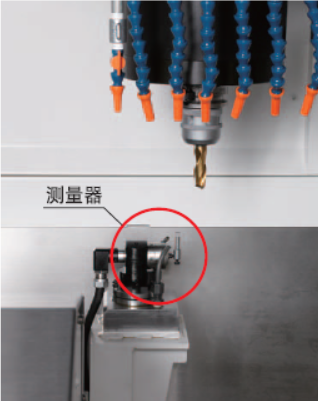

在安装了弓箭的状态下自动测量刀具

充分支持油压夹具活动的足够的回路数量

*车床规格和APC规格将有所不同

灵活的可扩展性

●自动工作台交换（APC）

通过外部安装工件，提高机床的运转率

车削规格也可选择

●ATC刀库 增设

48把：链式刀库

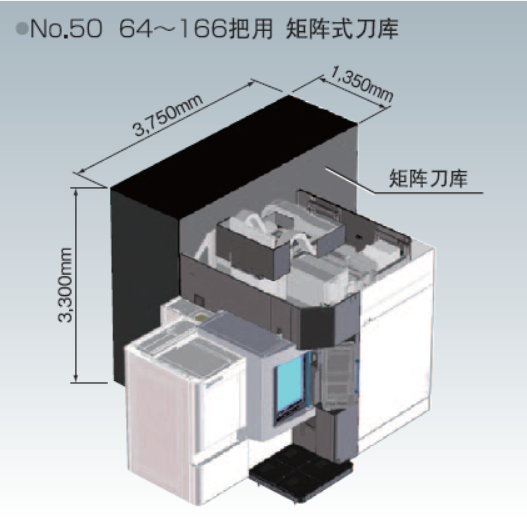

64把以上：矩阵式刀库

面对复杂的多面加工

依然可通过工序集约实现生产率提高

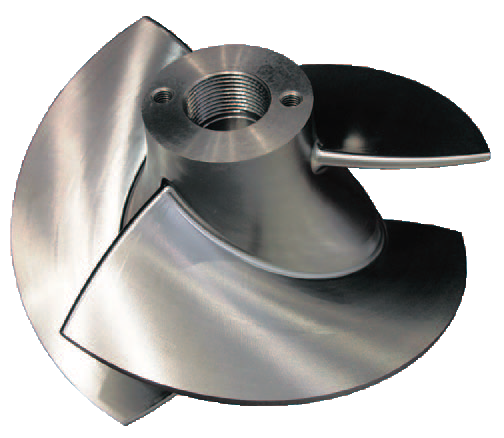

从高质量加工面的五轴联动加工到高精度的复杂零部件，均能发挥最好的加工效果
